1. Precauzioni di sicurezza
De-energizzare il trasformatore: Disconnettersi da tutte le fonti di alimentazione e assicurarsi che sia isolato elettricamente.
Scaricare energia immagazzinata: Utilizzare una levetta di messa a terra per scaricare l'energia capacitiva\/induttiva negli avvolgimenti e nel nucleo.
Lockout\/Tagout (loto): Proteggere il sistema per prevenire la ri-energizzazione accidentale.
Indossare DPI: Guanti isolati, occhiali di sicurezza e indumenti da lavoro appropriati.
2. Strumenti richiesti
Micro-ohmmetroO4- Wire Kelvin Bridge(per precisione a bassa resistenza).
Termometro(per misurare la temperatura di avvolgimento).
Multimetro calibrato(per controlli preliminari su piccoli trasformatori).
Strumenti di registrazione(Notebook, fotocamera digitale).
3. Preparazione
Avvolgimenti per etichette: Identifica terminali primari, secondari e terziari.
Stabilizzare la temperatura: Lasciare raffreddare il trasformatore a temperatura ambiente se recentemente eccitato. Registra la temperatura ambiente.

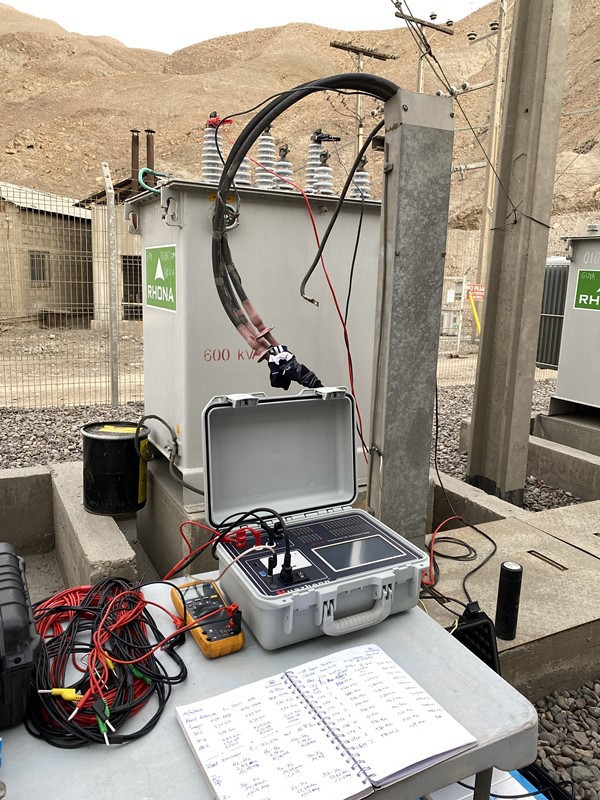

4. Passaggi di misurazione
Connetti i lead:
Usare il4- Metodo Kelvinper eliminare gli errori di resistenza al piombo.
Assicurarsi che connessioni pulite e strette ai terminali.
Imposta le posizioni tocca:
Prova tutte le posizioni di rubinetto (se applicabile) regolando il cambio di rubinetto.
Misurare la resistenza:
Applicare la corrente DC e attendere la stabilizzazione (la saturazione del core può ritardare le letture).
Registrare la resistenza per ogni avvolgimento e tocca la posizione.
Controlla tutte le fasi(per 3- trasformatori di fase):
Confronta le resistenze da linea a linea (delta) o da linea a neutro (stella). Le fasi dovrebbero essere bilanciate (deviazione in genere ± 2%).
5. Analisi
Confronta con le specifiche: Check against manufacturer data or historical records. Deviations >Il 5% può indicare problemi.
Identificare i guasti:
Elevata resistenza: Connessioni sciolte, conduttori rotti o giunti corrosi.
Bassa resistenza: Curve in cortocircuito o fallimento dell'isolamento.
Squilibrio di fase: Cambio di rubinetto difettoso o danno avvolgimento.
6. Documentazione
Registrare tutte le misurazioni, le temperature, le posizioni tocca e le condizioni ambientali.
Includi foto di connessioni per riferimento futuro.
7. Suggerimenti per la risoluzione dei problemi
Letture instabili: Assicurati un adeguato contatto di piombo e attendi la stabilizzazione.
Nessuna lettura: Verifica circuiti aperti con un multimetro.
Dati incoerenti: Ricontrollare le connessioni e la calibrazione del contatore.
8. Post-test
Riescono solo dopo aver confermato che tutte le connessioni vengono ripristinate e i controlli di sicurezza sono completati.
Seguendo questi passaggi, si assicura una valutazione accurata della salute del trasformatore, aiutando la manutenzione predittiva e la prevenzione dei guasti.
