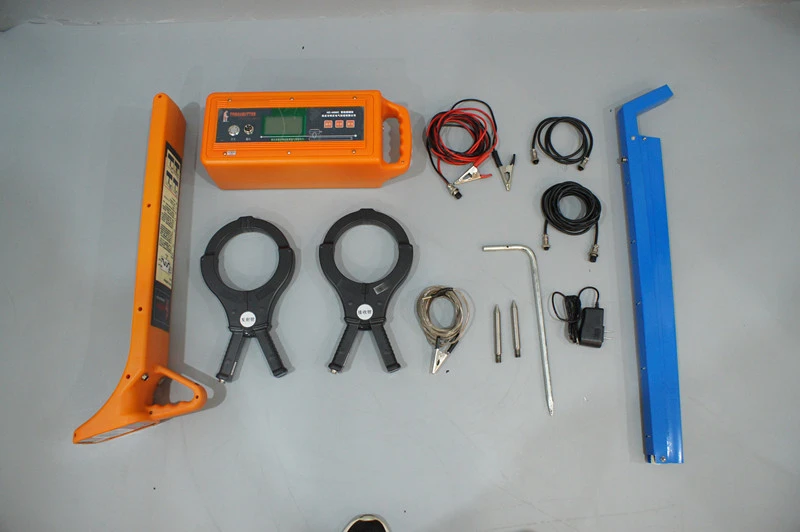

Il localizzatore di tubazioni HZ-4000C è particolarmente adatto per il posizionamento rapido e accurato di guasti di isolamento da cavo a terra, per la ricerca di percorsi (sotto tensione) e per il posizionamento in profondità.
Lo strumento della pipeline è progettato in base al metodo dell'induzione elettromagnetica e all'applicazione del principio di comunicazione. Nell'uso, include un design più umanizzato. Il display LCD a grande schermo mostra la potenza del segnale e la barra, le frecce e i messaggi vocali consentono all'operatore di valutare facilmente la posizione sotterranea del cavo e il punto di guasto. Una persona può fare tutto.
Il misuratore di linea può essere utilizzato per trovare il percorso del cavo (sotto tensione o meno) e può anche essere utilizzato per trovare il guasto del cavo interrato diretto. Può completare compiti che in passato potevano essere eseguiti solo da pochi set di strumenti.
Lo strumento del gasdotto ha cambiato il concetto tradizionale di localizzazione del guasto del cavo. Non necessita di apparecchiature di prova ad alta tensione, alimentazione CA e analisi della forma d'onda. Il cablaggio è semplice e chiaro e puoi imparare a usarlo. In passato, quando cercavamo il percorso del cavo, dovevamo testare l'interruzione di corrente del cavo e alcuni cavi in esecuzione non potevano essere spenti, quindi il localizzatore di tubazioni HZ-4000C può risolvere facilmente il problema di trovare il percorso del cavo in tensione. Il misuratore di linea può anche trovare direttamente il percorso del cavo live a 50Hz.
Caratteristiche dello strumento:
Localizzatore digitale completo, display chiaro e posizionamento affidabile
Portatile e leggero, facile da usare, veloce da trovare
Batteria ricaricabile incorporata, non è necessaria l'alimentazione di rete durante il test
Con indicazione della profondità interrata del cavo, indicazione della corrente
Ampio display grafico LCD, non c'è bisogno di cuffie durante i test
Ohmmetro integrato per misurare la resistenza dell'anello del cavo
Con due funzioni di localizzazione dei cavi e ricerca guasti
Si possono trovare guasti di isolamento da mettere a terra fino a 2MΩ
Con funzione di retroilluminazione per adattarsi al funzionamento notturno
1. Ricevitore
Frequenza di funzionamento: LF (815 Hz), IF (8 kHz), HF (33 kHz), RF (83 kHz), 50 Hz
Modalità antenna: Metodo Valley (Modalità Zero), Metodo Crest (Modalità Picco) e Metodo Step Voltage (A-Frame)
Indicazione sonora: toni FM che variano con la potenza del segnale
Indicazione di corrente: Visualizza il valore di corrente effettivo del cavo in prova (unità: mA)
Temperatura di lavoro: -10 gradi più 55 gradi
Tipo di batteria: 6 batterie alcaline AA
Indicatore batteria: display grafico
Battery life: continuous work > 8 hours: intermittent work >16 ore
Dimensioni: 70×20×11 cm
Peso: 3 kg (con batteria)
Rappresentazione della potenza del segnale: diagramma ladder, intervallo digitale 0-999
Controllo del guadagno: regolazione manuale, la gamma dinamica è 100dB
Profondità di rilevamento: la profondità di rilevamento massima non è inferiore a 5 metri
Massima distanza di rilevamento: fino a 15 km con un cavo ben isolato nel metodo di connessione diretta
Misurazione della profondità: premere il tasto della profondità per visualizzare tre cifre, la profondità massima può arrivare fino a 10 metri
Precisione*: Bassa frequenza: ±({0}}) percentuale Minore o uguale a 2,5 m RF: ±(5-12) percentuale Minore o uguale a 2,5 m
*A seconda delle condizioni del sito, della forma delle linee non concentriche, del numero delle linee adiacenti e della corrente di ritorno del suolo
2. Trasmettitore
Frequenza di funzionamento: LF (815 Hz), IF (8 kHz), HF (33 kHz), RF (83 kHz)
Modalità di lavoro: metodo di connessione diretta, metodo di accoppiamento (metodo a pinza), metodo di induzione
Carico corrispondente: 5 ohm - 3000 ohm
Visualizzazione dell'impedenza: cinque cifre
Surriscaldamento e sovracorrente: protezione automatica
Potenza in uscita: bassa, media, alta
Tipo di batteria: batteria ricaricabile
Durata della batteria: da 4 ore a 8 ore di lavoro continuo a seconda della frequenza di utilizzo, potenza di uscita
Il lavoro intermittente da 6 ore a 10 ore dipende dalla frequenza di utilizzo, dalla potenza di uscita
Temperatura di lavoro: -10 gradi più 55 gradi
Dimensioni: 16×16×39 cm
Peso: 4 kg (batteria inclusa)
