HZTC-15Z Unità di controllo Hipot alta tensione da 15 kVA
Panoramica
La console intelligente serie HZTC-15Z è l'apparecchiatura ausiliaria del trasformatore di prova ad alta tensione. Eseguire test di tenuta alla tensione e alle perdite insieme al trasformatore di prova. Questo prodotto è conforme allo standard del settore energetico: DL/T848.2-2004. Il dispositivo è composto principalmente da regolatore di tensione elettrica, trasformatore di prova, unità di misurazione e controllo del microcomputer, stampante in miniatura e touch screen a colori reali a grande schermo.
Principali parametri tecnici
Alimentazione: CA 380 V ± 10%, 50 Hz
Potenza nominale: 15KVA
Tensione di uscita: 150KV
Corrente di uscita: 100 mA
Risoluzione della tensione: 0,1 kV
Risoluzione corrente: 0,1 mA
Precisione della misurazione: 1%
Interfaccia uomo-macchina: funzionamento e display touch screen a colori su ampio schermo
Metodo di prova: test automatico o manuale
Modalità di cronometraggio: in base all'ora impostata, cronometraggio automatico o manuale
Intervallo di tempo: 0 ~ 9999 s
Temperatura ambiente: 0 ~ 40 gradi
Umidità ambiente: RH < 85% (senza condensa)

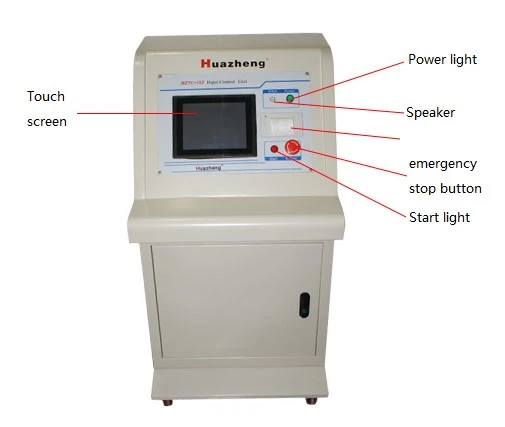

Descrizione dei componenti dell'apparecchiatura
Interruttore principale di alimentazione: Utilizzato per accendere e spegnere l'alimentazione in ingresso dell'apparecchiatura o per interrompere automaticamente l'alimentazione quando l'apparecchiatura è protetta da sovra-corrente.
Pulsante di arresto di emergenza:Utilizzato per interrompere l'uscita ad alta tensione in caso di emergenza (interrompere dopo aver premuto, ruotare verso destra per ripristinare).
Porta di ingresso interblocco:Utilizzato per collegare l'interruttore di interblocco, consentendo l'uscita ad alta tensione quando l'interruttore di interblocco è chiuso.
Porta RS-232:Utilizzato per trasferire i dati di test.
Indicatore di avvio-:si accendono dopo l'avvio-ad alta tensione-.
Schermo tattile:Si tratta di un'interfaccia uomo-macchina utilizzata per la visualizzazione dei dati e il funzionamento del personale.
Indicatore di potenziamento:Si illumina durante il potenziamento. Spia di sovra-corrente: si accende quando si verifica un'azione di protezione.
Indicatore-discendente:si accende quando è in corso la-discesa. Indicatore luminoso Consenti: si accende quando l'interruttore di interblocco è chiuso.
Spia automatica:si accende quando è in modalità automatica. Spia di messa a terra: si accende quando la messa a terra è buona.
