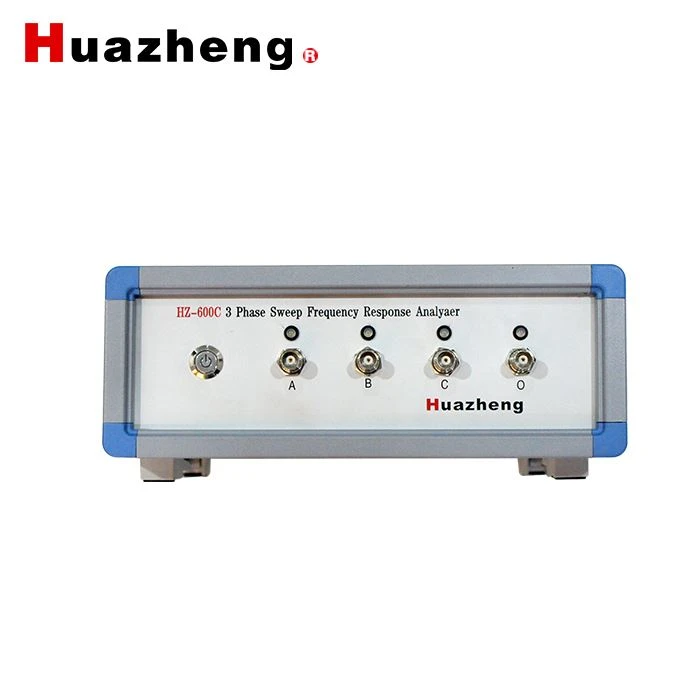

Analizzatore di risposta in frequenza Sfra 3 Phase Sweep HZ-600C

Analizzatore di risposta in frequenza Sfra 3 Phase Sweep HZ-600C

Introduzione

Il metodo di risposta in frequenza consiste nell'utilizzare un generatore di sweep per aggiungere un insieme di tensioni sinusoidali di frequenze diverse a un'estremità dell'avvolgimento del trasformatore e di disegnare direttamente l'ampiezza o il segnale di fase ottenuto dall'altra estremità del trasformatore selezionato in funzione della frequenza (curva di risposta in frequenza). Quando la struttura del trasformatore è fissa, la (curva di risposta in frequenza) del trasformatore viene disegnata direttamente. Quando la struttura del trasformatore è fissa, la curva di risposta in frequenza del trasformatore è fissa. Quando l'avvolgimento del trasformatore è deformato, la curva di risposta in frequenza del trasformatore viene utilizzata per determinare se il trasformatore è deformato.

Quando l'avvolgimento è deformato, il cambiamento della curva caratteristica della risposta in frequenza può essere caratterizzato dal coefficiente di correlazione R. Un nuovo olio per trasformatori non danneggiato ha una caratteristica di risposta in frequenza. Quando l'avvolgimento è deformato, ogni punto sulla curva di risposta in frequenza può deviare dalle coordinate originali, quindi apparirà una nuova curva di risposta in frequenza. Confrontando la correlazione tra le due curve di spettro, la deformazione complessiva dell'avvolgimento può essere analizzata e valutata.

Parametri tecnici

l Velocità di prova: 1 min- 3 min per avvolgimento monofase

l Tensione di uscita: Vpp-25V, regolazione automatica in prova

l Impedenza di uscita: 50Ω

l Impedenza di ingresso: 1MΩ (il canale di risposta è costruito con resistenza corrispondente a 50Ω)

l Ambito di scansione della frequenza: 10Hz-2MHz (10Hz-30MHz, opzionale)

l Precisione di frequenza: 0,001%

l Modo di scansione della frequenza: lineare o logaritmico, intervallo di sacn di frequenza e numero di punti di sweep sono liberamente impostabili

l Visualizzazione della curva: curva ampiezza-frequenza (curva fase-frequenza, opzionale)

l Larghezza della gamma dinamica di misurazione: -100dB ~ 20dB

l Fonte di alimentazione: AC100-240V 0-400Hz

l Peso del tester: solo 3kg
